Présentation des pompes à engrenages externes
La pompe à engrenages externes est un type de pompe volumétrique largement utilisé dans de nombreuses applications industrielles pour le transfert de liquides fluides ou visqueux. Elle est composée de deux engrenages rotatifs qui tournent en sens opposé pour transférer le fluide à travers la pompe. Ce type de pompe est efficace, fiable et capable de générer une pression élevée, ce qui en fait un choix courant dans de nombreux secteurs tels que l’automobile, l’industrie pétrolière, l’agroalimentaire et bien d’autres.
La pompe à engrenages externes est dédiée au transfert de fluides lubrifiants exempts de particules ou de corps étrangers. Elle peut fonctionner en entraînement direct par un moteur 1450 tr/min – 950 tr/min – 700 tr/min pour des liquides de basse viscosité. La pompe sera entraînée par motoréducteur pour les viscosités plus importantes, à des vitesses inférieures à 700 tr/min. Pour les transferts de fluides chargés de particules, on préférera l’utilisation de la pompe pneumatique à membranes ou de la pompe péristaltique.
L’un des principaux avantages de la pompe à engrenages externes est sa capacité à générer une pression élevée tout en maintenant un débit constant. Cela la rend idéale pour les applications nécessitant un transfert de fluide précis et constant.
Les pompes à engrenages séries B ou BMF ou BFC sont des pompes réversibles. Cela signifie qu’elles peuvent fonctionner dans les 2 sens de rotation. La réversibilité permet par exemple, de réaliser un transfert de fluide en rotation droite, puis, en fin de travail, de vider la tuyauterie de refoulement en rotation gauche.
Ces pompes à engrenages disposent d’une étanchéité par garniture mécanique, par tresses ou par bagues à lèvre.
En ce qui concerne les applications, les pompes à engrenages externes sont largement utilisées dans de nombreux secteurs de l’industrie en raison de leur fiabilité et de leur efficacité. Dans l’industrie automobile, par exemple, les pompes à engrenages externes sont utilisées pour les transferts de lubrifiants moteur, les transferts de liquides de refroidissement ou d’AdBlue. Dans l’industrie pétrolière, ces pompes sont utilisées pour les transferts de pétrole brut et d’autres liquides visqueux. Dans l’industrie agroalimentaire, les pompes à engrenages externes sont utilisées pour les transferts de produits alimentaires tels que le sirop ou les huiles comestibles.
En conclusion, les pompes à engrenages externes sont des équipements essentiels dans de nombreuses applications industrielles en raison de leur fiabilité, de leur efficacité et de leur capacité à générer une pression élevée de manière constante. Leur conception simple, leur facilité d’entretien et leur capacité à fonctionner à des vitesses élevées en font un choix populaire pour un large éventail d’applications

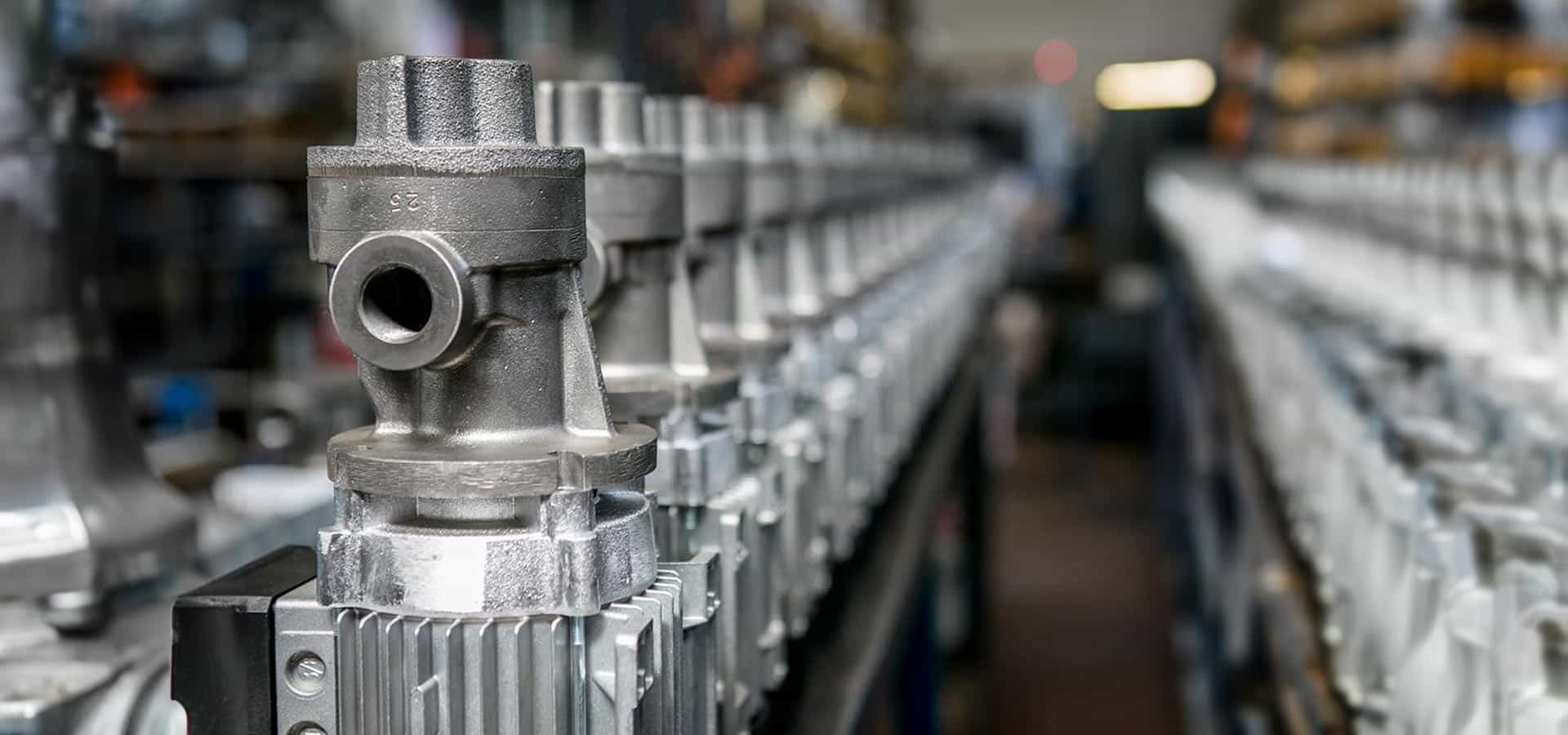

Ces pompes à engrenages externes sont fabriquées dans l’usine GVR de Milan, une société familiale qui excelle depuis 1956.
VENTE
RÉPARATION
Notre gamme de pompes à engrenages externes
Pompe à engrenages monobloc arbre long BMF
Débit : 120 à 4200 litres/heure
Pression : jusqu'à 12 bar
Puissance moteur : Jusqu'à 4 Kw 50 - 60 Hz
Vitesses moteur : 750 - 1000 - 1500 Tr/min
Construction : Fonte/ Acier
Pompe à engrenages monobloc avec moteur normalisé BFC
Débit : 60 litres/heure à 5,3 m3/h
Pression : jusqu'à 12 bar
Puissance moteur : Jusqu'à 4 Kw 50 - 60 Hz
Vitesses : Toutes les vitesses jusqu'à 1500 Tr/min
Construction : Fonte/ Acier
Pompe à engrenages à bout d’arbre avec moteur normalisé sur socle – Modèle B
Débit : 185 l/heure jusqu'à 60 m3/heure
Pression : jusqu'à 12 bar
Puissance moteur : de 0,37 Kw jusqu'à 37 Kw 50 - 60 Hz
Vitesses : Toutes les vitesses jusqu'à 1500 Tr/min
Construction : Fonte ou Bronze ou Inox
Pompe à engrenages externes en vidéo
Les avantages de la pompe à engrenages externes
La pompe à engrenages externes est une pompe très répandue pour le transfert de divers liquides dans des domaines d’applications très variés. Cette technologie de pompe est notamment réputée pour les nombreux avantages qu’elle présente.
- Le débit est indépendant de la pression de refoulement et proportionnel à la vitesse de rotation. Pour faire varier le débit, il convient d’accélérer ou de réduire la vitesse de rotation. (Sur ce type de pompe, la variation de vitesse se réalise par variation de la fréquence du courant). A une vitesse donnée, le débit est stable, indépendamment de la pression de refoulement.
- La pompe à engrenages externes à la capacité d’aspirer le liquide situé en contrebas. Cette pompe est auto-amorçante jusqu’à 8 mètres de profondeur. On peut noter que jusqu’à des viscosité de 300 cpse, la pompe centrifuge auto-amorçante est une excellente alternative.
- La pompe à engrenages développe un débit parfaitement régulier et sans aucune pulsation. La régularité du débit de cette pompe permet d’éviter les « à-coup » dans la tuyauterie. Elle permet l’utilisation aisée de débitmètres.
- La pompe à engrenages externes est une pompe de construction rustique et simple. Le nombre de pièces constitutives est très limité. La maintenance d’une telle pompe est aisée et rapide.
- La pompe à engrenages externes peut fonctionner dans les 2 sens de rotation. L’intérêt est de pouvoir, par exemple, faire un transfert de fluide puis de vider le tuyau de refoulement en fin de travail en changeant le sens de rotation.
- La pompe à engrenages externes est une pompe volumétrique rotative et la règle de l’art exige l’utilisation d’un organe de protection contre les surpressions. Le bypass est un organe mécanique de protection. Il a pour rôle de protéger la pompe et l’installation, de toute surpression liée à une fermeture accidentelle d’une vanne de refoulement. La pompe à engrenages permet d’accueillir un tel bypass de sécurité.

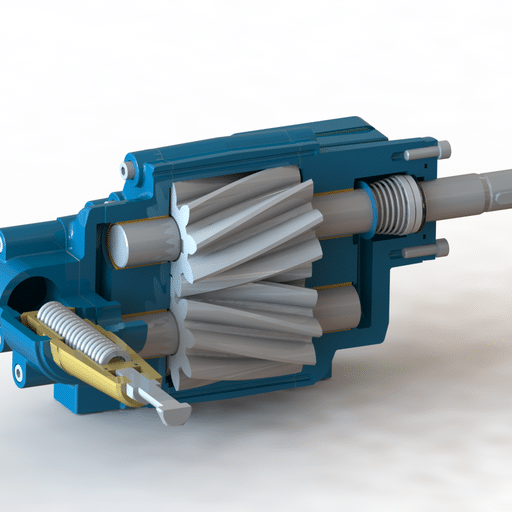

Principe de fonctionnement de la pompe à engrenages externes
La pompe à engrenages externes est une pompe volumétrique rotative. Cette pompe est munie de 2 lignes d’arbre équipées chacune d’un engrenage. Les 2 lignes d’arbre sont parallèles l’une au-dessus de l’autre. On distingue l’arbre menant (C’est l’arbre qui est en prise directe avec la motorisation) et l’arbre mené (C’est l’arbre qui est entraîné par l’arbre menant via les engrenages).
Chaque arbre est guidé par 2 coussinets.
Pendant la rotation des engrenages, le liquide est véhiculé entre la denture des engrenages et le corps de pompe.
Matériaux constitutifs de la pompe à engrenages externes
La pompe à engrenages se décline en différentes constructions permettant le transfert d’une large gamme de liquides.
- Fonderie Fonte, bronze ou inox 316
- Engrenages acier ou inox 316
- Arbres acier ou inox 316
- Garniture mécanique (Tous les matériaux et joints disponibles)
- Tresses PTFE ou graphite
- Bagues à lèvre nitrile ou Viton
La pompe à engrenages externes se décline en plusieurs assemblages

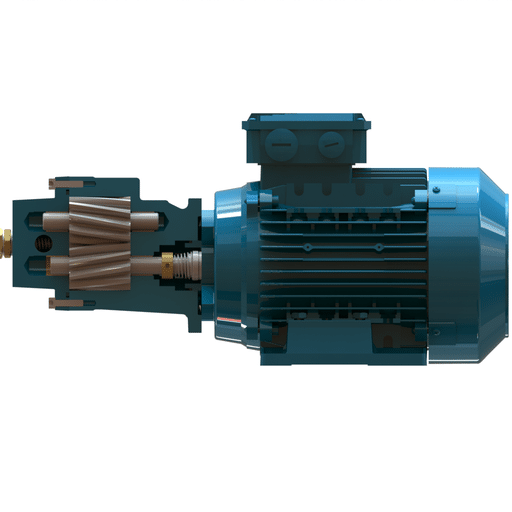

Version monobloc avec utilisation d’un moteur arbre long (Série BMF)
Il s’agit d’une version compacte. Le moteur arbre long n’est pas normalisé. L’arbre moteur porte l’étanchéité par garniture mécanique ainsi que l’engrenage menant. Cette version permet un entraînement à 1450 ou 950 tr/min. La pompe à engrenages BMF est une version économique.

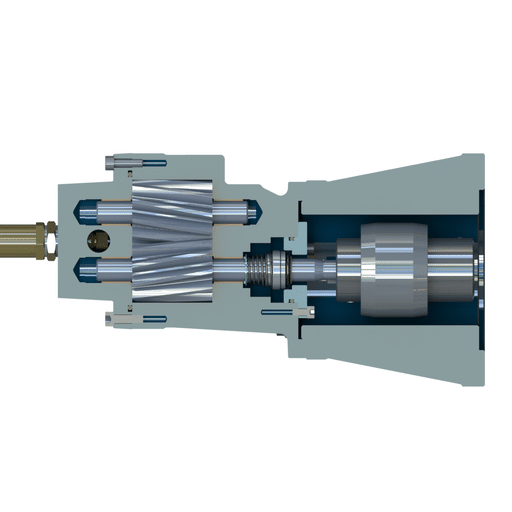

Version monobloc à lanterne (Série BFC)
Avec utilisation d’un moteur normalisé B35 ou d’un motoréducteur.

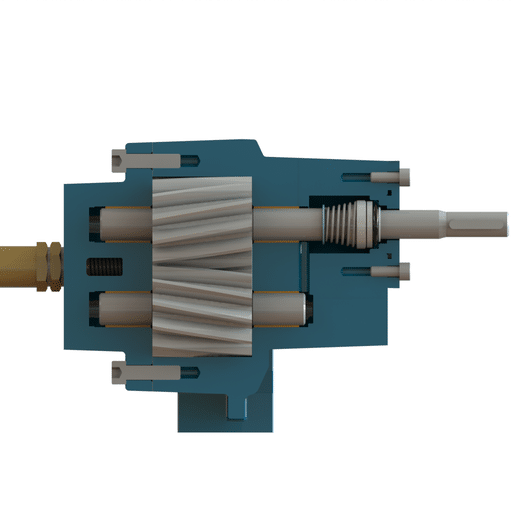

Version à bout d’arbre nu (Série B)
Posée sur socle acier et entraîné par un moteur ou un motoréducteur, via un accouplement semi élastique.
