Pompes à engrenages

Présentation des pompes à engrenages

Les pompes à engrenages sont utilisées dans de nombreux domaines industriels pour le transfert de liquides, tels que l’industrie pétrolière, chimique, alimentaire et bien d’autres encore. Elles jouent un rôle crucial dans le processus de circulation des fluides et sont appréciées pour leur efficacité, leur fiabilité et leur simplicité de conception.

Les pompes à engrenages sont composées de deux engrenages, un engrenage menant et un engrenage mené. Ces engrenages évoluent dans le corps de pompe formant des chambres de pompage qui se remplissent de liquide lorsque les engrenages tournent. Lorsque les engrenages tournent, les chambres de pompage constituées par la denture des engrenages se déplacent de l’aspiration vers le refoulement, générant ainsi le flux pompant au travers la pompe.

VENTE

RÉPARATION

Toute la gamme

NOUS APPELER

NOUS ÉCRIRE

Applications courantes des pompes à engrenages

Dépotage de camions citernes
Chargement de camions citernes
Transfert de cuve à cuve
Alimentation de machines de production
Intégration dans des machines spéciales
Réalisation de bouclages fuel
Etc…

Exemples de liquides pompés par les pompes à engrenages

Bitume, émulsion de bitume, brai, gazole, pétrole brut, huile, graisse
Silicate de sodium, acides, plastique, liquides chimiques, polyol,
Isocyanate, Acide, savon, détergents, lessive, kaolin, chaux, latex
Peinture et encre
Résine et colle
Chocolat, beurre de cacao, crème, glucose, miel, graisses et huiles végétales, mélasse, protéïnal, aliments pour animaux

Nos deux gammes de pompes à engrenages

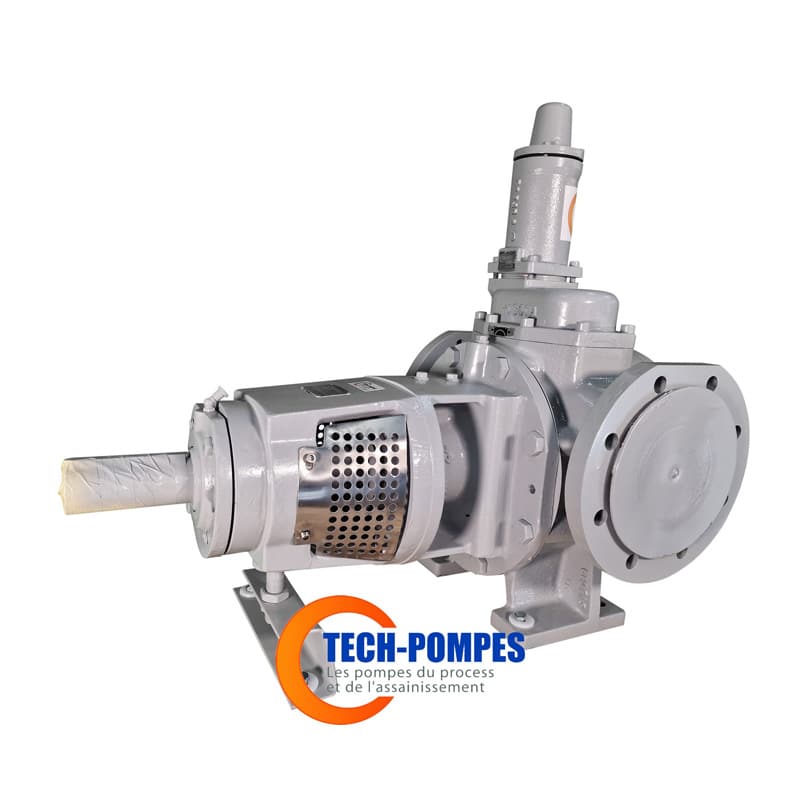

Pompe à engrenage interne JOHNSON PUMP

Image d'une pompe à engrenage monobloc arbre long BMF

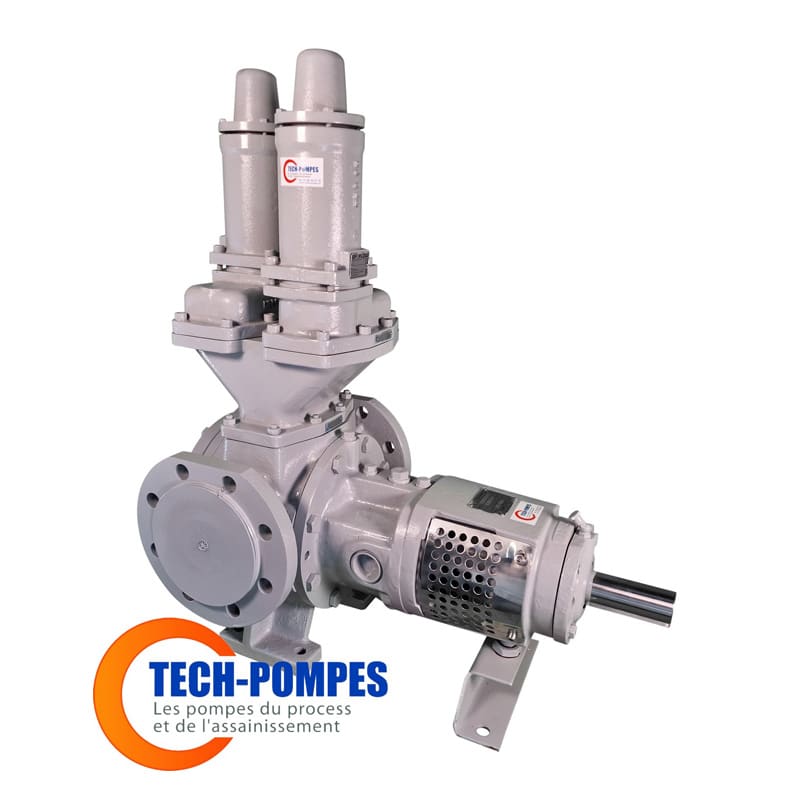

Pompes à engrenages externes GVR

La pompe à engrenages est une pompe volumétrique

La pompe à engrenages, qu’elle soit à engrenage interne ou à engrenages externes, est en effet une pompe à principe volumétrique. On appelle également ces pompes : « Pompes à déplacement positif ».

Les pompes qui utilisent ce principe volumétrique sont d’une grande diversité. On peut citer par exemple les « pompes à piston excentré », les « pompes péristaltiques« , les « pompes pneumatiques à membranes« , les « pompes doseuses« , etc…

Dans une pompe volumétrique, le liquide est véhiculé depuis l’aspiration de la pompe, jusqu’au refoulement de celle-ci, dans de petits volumes plus ou moins étanches. L’étanchéité de ces volumes pompant dépend de la technologie de la pompe. Dans la pompe volumétrique, nous comprenons que le liquide est déplacé de manière douce. Les particules liquides sont transportées de l’aspiration vers le refoulement. L’accumulation de particules liquides au refoulement de la pompe génère le flux. Dans une telle pompe, le débit est proportionnel à la vitesse. D’autre part, le débit est insensible à la pression de refoulement.

Ce principe volumétrique s’oppose au principe centrifuge. Dans le champ des multitudes d’applications industrielles de pompage, on estime que le besoin est, aujourd’hui, d’environ 10 pompes volumétriques contre 90 pompes centrifuges.

Dans une pompe centrifuge, les particules subissent une accélération dans la turbine. C’est l’accélération des particules qui génère le flux liquide. Dans une telle pompe, plus la pression de refoulement augmente, plus le débit diminue.

Deux principaux types de pompes à engrenages

Il existe deux principaux types de pompes à engrenages : les pompes à engrenages externes et les pompes à engrenages internes. Les pompes à engrenages externes sont équipées de 2 engrenages qui s’entrainent sur leurs diamètres externes. La pompe à engrenage interne, quant à elle, est équipée d’un rotor solidaire de l’arbre de pompe. A l’intérieur un pignon libre est entrainé par le rotor. Un croissant entre rotor et pignon fait office de cloison et garantit un débit régulier non pulsatoire.

Les pompes à engrenages externes sont couramment utilisées pour des applications nécessitant des débits élevés et des pressions modérées, tandis que les pompes à engrenages internes sont souvent utilisées dans des applications nécessitant un débit stable et une pression constante. Les pompes à engrenages internes sont également appréciées pour leur faible niveau sonore et leur capacité à traiter des liquides visqueux.

Les pompes à engrenages présentent de nombreux avantages par rapport à d’autres types de pompes. En effet, leur conception simple les rend faciles à entretenir et à réparer, ce qui réduit les coûts de maintenance. De plus, les pompes à engrenages sont capables de fonctionner à des vitesses élevées (Jusqu’à 1500 Tr/min). Cela permet dans certains cas de transferts de fluides peu visqueux de choisir une pompe de petite taille entrainée à grande vitesse.

Les pompes à engrenages sont également connues pour leur efficacité énergétique, car elles peuvent générer un débit élevé avec une consommation d’énergie relativement faible. Cela est d’autant plus vrai lorsque le choix se porte sur une pompe de taille surdimensionnée, entrainée à vitesse faible. La conception compacte des pompes à engrenages les rend faciles à installer dans des espaces restreints, ce qui en fait un choix populaire pour de nombreuses applications industrielles.

Pourquoi utiliser des pompes à engrenages ?

En terme d’applications, les pompes à engrenages sont largement utilisées dans l’industrie pétrolière pour le transfert de pétrole brut, de carburant et d’autres produits pétroliers. Elles sont également utilisées dans l’industrie chimique pour le transfert de produits chimiques corrosifs ou visqueux. Dans l’industrie alimentaire, les pompes à engrenages sont utilisées pour le transfert de produits alimentaires tels que le sirop, la pâte et de multiples liquides visqueux. D’une manière générale, les pompes à engrenages sont destinées aux transferts de produits très fluides jusqu’à des liquides très visqueux sans corps étrangers.

En conclusion, les pompes à engrenages jouent un rôle essentiel dans de nombreux processus industriels en assurant le transfert efficace et fiable de liquides. Leur conception simple, leur efficacité énergétique et leur polyvalence en font un choix reconnu pour de nombreuses applications. Que ce soit dans l’industrie pétrolière, chimique, alimentaire ou autres, les pompes à engrenages sont essentielles dans la circulation des fluides et le fonctionnement des installations industrielles.

Les avantages de la pompe à engrenages

La pompe à engrenages peut fonctionner à des vitesses élevées (1450Tr/min) pour des transferts de produits très fluides.
Cette pompe peut également transférer des liquides très visqueux. Dans ce cas, des vitesses plus lentes seront requises.
La maintenance de ce type de pompe est relativement aisée.

Nos produits de la gamme de pompes à engrenages
